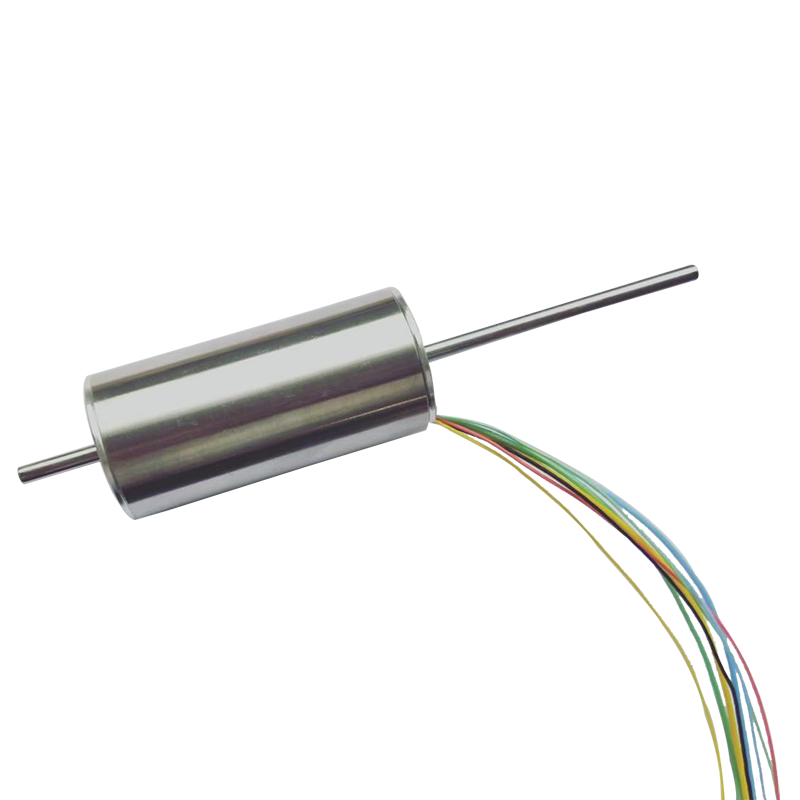

Холл сенсоры бар 22 мм щеткасыз тұрақты ток қозғалтқышы

Кәсіби өндіруші ретінде біз сізге RuiXing 22 мм щеткасыз тұрақты ток қозғалтқышын Холл сенсорымен ұсынғымыз келеді. бізде кәсіби өндірістік техниктер мен сыртқы сауда топтары бар. Клиенттерімізге жақсырақ қызмет пен өнімдерді ұсыну.

Сұрау жіберу

Өнім Сипаттамасы

Кәсіби өндіруші ретінде біз сізге RuiXing 22 мм щеткасыз тұрақты ток қозғалтқышын Холл сенсорымен ұсынғымыз келеді. Холл сенсоры бар қозғалтқыш - бұл магнит өрісінің болуын анықтай алатын магниттік сенсордың бір түрі болып табылатын холл әсерінің сенсорымен жабдықталған электр қозғалтқышы. Холл сенсоры бар 22 мм щеткасыз тұрақты ток қозғалтқышы әдетте қозғалтқыштың айналмалы білігіне немесе роторына жақын жерде орнатылады және қозғалтқыш контроллеріне ротордың орны мен жылдамдығы туралы кері байланысты қамтамасыз ету үшін пайдаланылады.

BLDC2248-4Pole техникасының параметрі

MOTOR ПАРАМЕТРІ

Номиналды қуат	W	70.0
Номиналды кернеу	Вольт	24
Қарсылық	Ом	0.74
Жүксіз жылдамдық	айн/мин	16500
Жүктемесіз ток	мА	300
Жылдамдық тұрақты	айн/мин	687.5
Айнымалы момент	мНм/А	13.8
Жылдамдық/моментті тұрақты	айн/мин/мНм	37
Тұрақты ток	мА	32432
Тоқтау моменті	мНм	447
Макс. Тиімділік	%	82
Индуктивтілік	мН	0.055
Механикалық уақыт тұрақтысы	Ханым	2.18
Ротор инерциясы	gcm²	5.62
Макс. Шығару
Ағымдағы	мА	3380
Момент	мНм	47
Жылдамдық	rp	14337
Шығару	W	70

ӨЛШЕРУ

MOTOR СИПАТТАМАСЫ

● Қоршаған орта температурасының диапазоны -40～+100℃
● Орамның максималды температурасы 155℃
● Полюс жұптарының саны 2
● Фазалар саны 3
● Салмағы 110 г
● Максималды жылдамдық 18000 айн/мин
● Ойнатуды аяқтау ＜0,15
● Клиренс диаметрі ≤0,025
● Жетекші анықтамасы:

Сары Мотор орамасы PIN1;

Жасыл Мотор орамасы Pin2;

Көк Мотор орамасы    Pin3;
Қызыл +5V Pin4;
Қара GND pIN5;
Қоңыр      Холл сенсор      Pin6;
Күлгін      Холл сенсоры Pin7;
Сұр   Холл сенсор Pin8.

BLDC2248 Техника параметрі

MOTOR ПАРАМЕТРІ

Номиналды қуат	W	10.0	25.0	25.0	25.0
Номиналды кернеу	Вольт	24	24	24	36
Қарсылық	Ом	12	2.2	3.14	7.18
Жүксіз жылдамдық	айн/мин	5500	9000	13000	13000
Жүктемесіз ток	мА	78	150	120	100
Жылдамдық тұрақты	айн/мин	229	375	542	361
Айнымалы момент	мНм/А	40.06	25.13	17.36	25.93
Жылдамдық/моментті тұрақты	айн/мин/мНм	68.64	32.83	97.97	99.99
Тұрақты ток	мА	2000	10909	7643.3	5013.9
Тоқтау моменті	мНм	80.13	274.12	133	130
Макс. Тиімділік	%	64	78	77	74
Индуктивтілік	мН	1.8	0.154	0.25	0.77
Механикалық уақыт тұрақтысы	Ханым	2.82	1.35	3.79	3.18
Ротор инерциясы	gcm²	3.72	3.72	3.68	3.03
Макс. Шығару
Ағымдағы	мА	600	1300	1320	890
Момент	мНм	24.04	32.67	23	23
Жылдамдық	rp	3850	7927.5	10432	10372
Шығару	W	10	27	25	25

ӨЛШЕРУ

MOTOR СИПАТТАМАСЫ

● Қоршаған орта температурасының диапазоны -40～+100℃
● Орамның максималды температурасы 155℃
● Полюс жұптарының саны 1
● Фазалар саны 3
● Салмағы 110 г
● Максималды жылдамдық 18000 айн/мин
● Ойнатуды аяқтау ＜0,15
● Клиренс диаметрі ≤0,025
● Жетекші анықтамасы:

Сары Мотор орамасы PIN1;

Жасыл Мотор орамасы Pin2;

Көк Мотор орамасы    Pin3;
Қызыл +5В   Pin4;
Қара GND pIN5;
Қоңыр     Холл сенсоры   Pin6;
Күлгін Холл сенсор Pin7;
Сұр   Холл сенсор Pin8.
